Wpływ rozmiaru detali na koszty i wydajność procesu Metal Injection Molding (MIM)
Metal Injection Molding (MIM) to bezodpadowa technologia łącząca swobodę projektowania znaną z wtrysku tworzyw sztucznych z wytrzymałością metali. W praktyce ma największy sens dla skomplikowanych komponentów o wadze do 200 g i produkcji seryjnej powyżej 10 000 sztuk. Pozwala znacząco obniżyć koszty przy złożonych geometriach, które w klasycznej obróbce CNC generowałyby ogromne straty materiałowe i długi czas maszynowy.

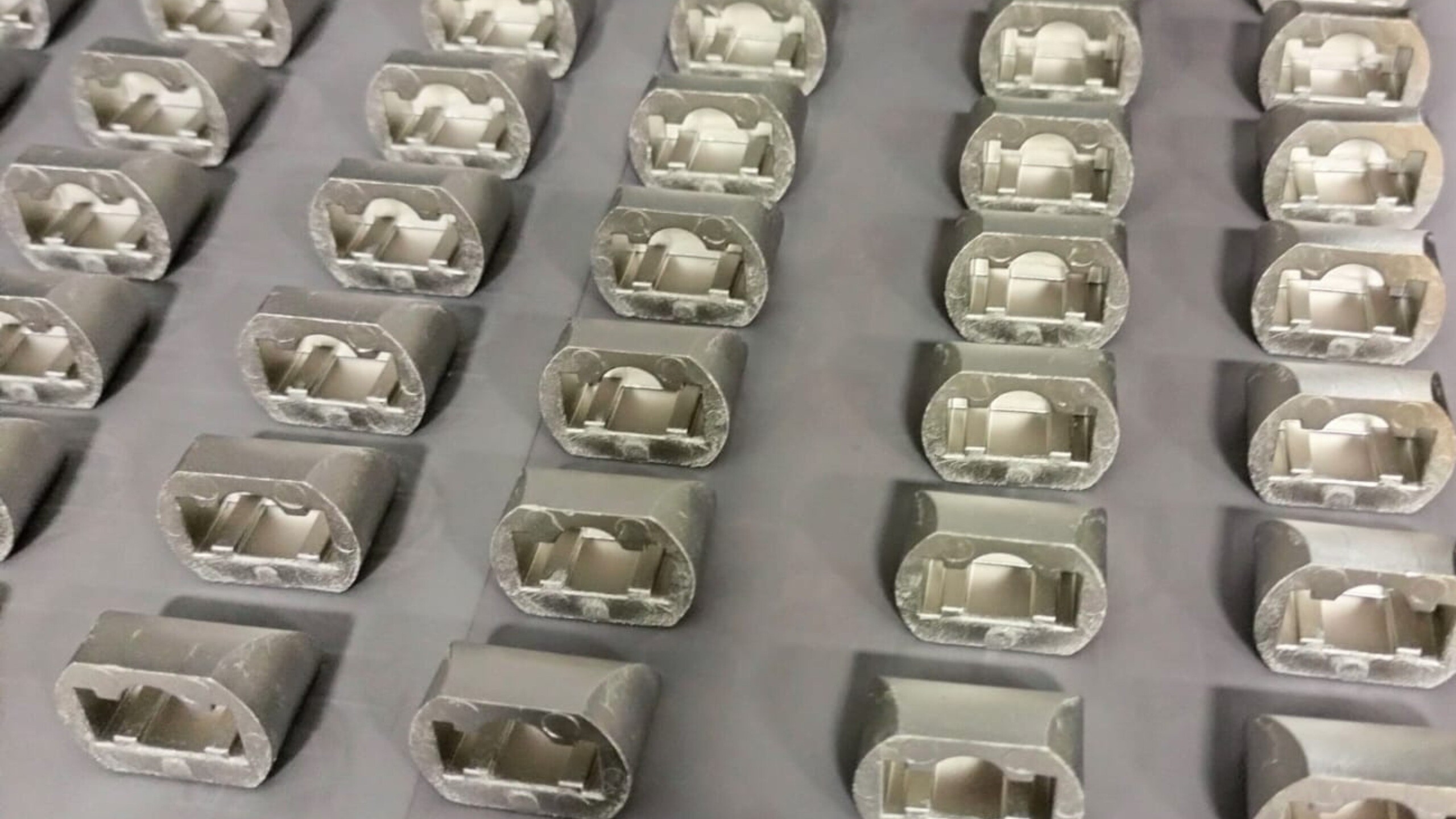

Wprowadzenie: Czym jest Metal Injection Molding i dlaczego optymalizuje produkcję seryjną
Większość firm nie wykorzystuje potencjału MIM, bo po prostu go nie zna. Technologia ta łączy elastyczność i swobodę kształtowania charakterystyczną dla wtrysku tworzyw sztucznych z docelowymi właściwościami wytrzymałościowymi proszków metalicznych. To nie jest eksperyment, lecz w pełni powtarzalny, kontrolowany proces przemysłowy, który optymalizuje produkcję seryjną w sposób nieosiągalny dla tradycyjnych metod obróbki skrawaniem.
Jednym z kluczowych aspektów formowania wtryskowego metali jest jego bezodpadowość. Prawie 98% materiału trafia bezpośrednio do gotowego detalu. W obróbce ubytkowej, takiej jak frezowanie, nierzadko większość bloku metalu zamienia się w wióry. Zastosowanie form wielogniazdowych dodatkowo skraca czas cyklu i gwarantuje wysoką powtarzalność nawet najbardziej wymagających kształtów.
Rozmawiając o optymalizacji kosztów, musimy spojrzeć prawdzie w oczy – nie każdy detal warto produkować w tej technologii. Jednak tam, gdzie geometria zaczyna być problemem dla maszyn CNC, Metal Injection Molding staje się rozwiązaniem, które drastycznie obniża ostateczny koszt jednostkowy i skraca czas dostaw przy masowych zamówieniach.
Etapy procesu MIM i zachowanie materiałów: Od feedstocku po precyzyjne spiekanie
Aby zrozumieć, gdzie leżą ograniczenia i możliwości tej technologii, trzeba poznać fizykę samego procesu. Produkcja wtryskowa metali opiera się na czterech wyraźnych etapach. Każdy z nich wymaga pełnej kontroli parametrów i ścisłego reżimu inżynieryjnego.
Etap 1: Przygotowanie feedstocku i wybór materiału
Wszystko zaczyna się od feedstocku. Jest to precyzyjna mieszanina proszku metalicznego, stanowiącego 50-70% wagi (o wielkości ziaren rzędu 2-15 mikronów), oraz spoiwa termoplastycznego. Odpowiedni dobór materiału ma tu kluczowe znaczenie. Najczęstszym wyborem, obejmującym około 60% projektów, są stale nierdzewne. Technologia świetnie radzi sobie również z tytanem, stalami szybkotnącymi i miedzią. Należy jednak unikać materiałów wysoce reaktywnych, takich jak magnez czy aluminium.
Etap 2: Wstrzykiwanie do formy (Green Part)
Gotowy granulat trafia do wtryskarki, gdzie pod ciśnieniem od 100 do 200 MPa wypełnia gniazda formy. Sama forma wtryskowa musi być wykonana z potężną precyzją, nierzadko uwzględniając tolerancje rzędu 0,01 mm. Po wtrysku otrzymujemy tzw. część zieloną (green part). Jest ona precyzyjna w swoim kształcie, ale ze względu na dużą zawartość spoiwa pozostaje krucha i nie nadaje się jeszcze do pracy mechanicznej.
Etap 3: Usuwanie spoiwa (Debinding)
Kolejnym krokiem jest debinding, czyli ekstrakcja spoiwa. Może się ona odbywać na drodze chemicznej (np. rozpuszczalnikami) lub termicznej. Polimer, który pozwalał na płynny przepływ materiału w formie, zostaje usunięty. Element zmienia status na część „brązową” (brown part). Zyskuje na stabilności, jednak wciąż charakteryzuje się porowatą strukturą, wynikającą z pustych przestrzeni po lepiszczu.
Etap 4: Spiekanie w wysokich temperaturach (Sintering)
Ostatni, kluczowy etap to spiekanie. Części trafiają do pieca o kontrolowanej atmosferze (często wodorowej lub argonowej), gdzie ogrzewane są do temperatury 1150–1400 stopni Celsjusza. Pory znikają, a cząsteczki metalu łączą się dyfuzyjnie. Materiał zyskuje gęstość rzędu 95–99% i właściwości mechaniczne litego metalu.
Ostrzeżenie dotyczące procesu spiekania: Podczas tego etapu detal kurczy się liniowo o 15–20%. Zjawisko to, nazywane skurczem spiekalniczym, musi być precyzyjnie przewidziane w fazie tworzenia formy. Wymaga to zaawansowanego modelowania i ścisłej współpracy inżynierów projektujących detal z producentem oprzyrządowania.
Złote zasady projektowania (DFM) i fizyczne ograniczenia rozmiaru detali
Największy wpływ na koszt końcowy ma etap projektowania detali MIM. Wczesne dopasowanie konstrukcji do wymogów Design for Manufacturing (DFM) decyduje o sukcesie rynkowym produktu. Technologia ma określone fizyczne granice i narzuca konkretne zasady gry, których ignorowanie nie ma sensu i prowadzi do przepalania budżetu.
Optymalna waga detalu wytwarzanego metodą MIM to zazwyczaj poniżej 100 g. Absolutny limit technologiczny zamyka się w okolicach 200-250 g, a graniczne rozmiary gabarytowe to około 10x10x10 cm. Dlaczego tak jest? Większe i bardziej masywne bryły sprawiają ogromne trudności z równomierną dystrybucją feedstocku, a niekontrolowany skurcz spiekalniczy w tak dużych objętościach często prowadzi do pęknięć i deformacji.
Większość korzyści pojawia się, gdy geometria staje się wyzwaniem. Wewnętrzne kanały, ślepe otwory o skomplikowanym kształcie czy gwinty to idealne środowisko dla wtrysku metali. Ogromną oszczędnością jest również konsolidacja – zintegrowanie dwóch lub trzech osobnych części w jeden monolityczny element eliminuje późniejszy kosztowny i czasochłonny montaż.
Praktyczne wytyczne inżynieryjne (DFM):
-
Utrzymuj optymalną grubość ścianek – najlepiej w przedziale 1–2 mm, zachowując minimalną grubość na poziomie 0,1-0,5 mm. Unikaj drastycznych i gwałtownych zmian grubości przekroju.
-
Eliminuj ostre kąty wewnętrzne. Zastępuj je promieniami (minimum 0,25 mm), co radykalnie zmniejsza ryzyko powstawania pęknięć naprężeniowych podczas spiekania.
-
Uwzględnij kąty pochylenia – projektuj wszystkie wewnętrzne kanały i detale tak, aby można było bezkolizyjnie wyciągnąć rdzenie i wypchnąć detal z formy.
MIM a obróbka CNC i tradycyjna metalurgia proszków (PM): Gdzie leży przewaga?
Wybór technologii musi opierać się na chłodnej kalkulacji. Bierzemy odpowiedzialność za cały proces, dlatego mówimy otwarcie, kiedy produkcja przy pomocy MIM jest opłacalna, a kiedy lepiej pozostać przy sprawdzonym CNC lub metalurgii proszków (PM).
Formowanie wtryskowe miażdży obróbkę CNC przy dużych seriach i bardzo skomplikowanych kształtach, w których obróbka ubytkowa wiązałaby się z gigantycznymi stratami materiału i dziesiątkami godzin pracy maszyn. CNC zachowuje jednak miażdżącą przewagę w krótkich seriach, fazach prototypowania oraz tam, gdzie wymagane są ekstremalnie wąskie tolerancje (choć warto pamiętać, że detale z wtrysku metali można z powodzeniem poddać późniejszemu dogładzaniu na maszynach numerycznych).
Z kolei w starciu z tradycyjną metalurgią proszków (PM) decyduje fizyka ziarna. Proszek używany do wtrysku jest bardzo drobny (2-15 mikronów), w odróżnieniu od frakcji 50-100 mikronów w PM. Daje to ostateczną gęstość elementu powyżej 95-98%, podczas gdy klasyczne prasowanie zatrzymuje się na około 80-90%. Prasowanie proszków pozostaje natomiast niezastąpione przy gigantycznych wolumenach bardzo prostych i płaskich kształtów (np. koła zębate do tanich mechanizmów).
Ekonomika produkcji seryjnej: Rozkład kosztów i czas wdrożenia
Wdrożenie produktu do masowej skali wiąże się ze zrozumieniem struktury wydatków. W tej technologii same surowce (feedstock) pochłaniają od 50 do 60% kosztów produkcji. Proces spiekania i utrzymanie reżimu technologicznego to kolejne 25-35%, a przetwarzanie wtórne zamyka się w 5-10%. Feedstock jest droższy niż pręty kupowane pod maszyny CNC, co wynika ze skomplikowanego procesu proszkowania metali i granulacji ze spoiwem.
Jednak to skala definiuje zysk. Produkowanie prototypów (10–100 sztuk) nie ma sensu ze względu na potężny koszt startowy wycięcia stalowej formy wtryskowej, oscylujący często od 20 do 50 tysięcy złotych. Sytuacja zmienia się przy małych seriach (500–5000 sztuk), gdzie koszt jednostkowy drastycznie spada, a metoda ta zaczyna wygrywać z CNC dla bardzo skomplikowanych części. Przy wolumenach powyżej 10 000 sztuk, inwestycja w formę amortyzuje się błyskawicznie, pozostawiając obróbkę ubytkową daleko w tyle.
Czas to również pieniądz. Harmonogram wejścia na rynek (lead time) jest tu ściśle określony. Od momentu wyceny, poprzez DFM, aż po wtrysk pierwszych próbek kontrolnych (T0) mija zazwyczaj od 4 do 8 tygodni. Pełna skala seryjna jest wyzwalana od razu po akceptacji wymiarowej detali – cały cykl produkcyjny dla nowego wdrożenia zajmuje około 10-16 tygodni. Kolejne zamówienia, z wykorzystaniem istniejącej formy, to już tylko 4 do 6 tygodni oczekiwania.
Podsumowanie i wybór dostawcy: Jak zminimalizować ryzyko inwestycyjne
Wdrożenie detalu to klasyczna inwestycja typu front-loaded. Wymaga wysokiego wkładu kapitałowego na samym starcie (narzędzia, walidacja procesu), ale w zamian gwarantuje wyjątkowo niskie koszty jednostkowe przy wielkoseryjnym cyklu życia produktu. Wybór odpowiedniego partnera biznesowego stanowi klucz do minimalizacji ryzyka.
W procesie poszukiwania dostawcy należy weryfikować jego faktyczne zaplecze inżynieryjne. Należy sprawdzić, czy firma posiada własne piece do spiekania – pozwala to na pełną kontrolę jakości mikrostruktury, a nie tylko samej geometrii wtryskowej. Równie ważna jest certyfikacja (ISO 9001) oraz zdolność laboratorium dostawcy do generowania i potwierdzania raportów z analiz materiałowych zgodnie z normami ASTM czy EN.
Jeśli detal sprawia problemy w konwencjonalnej obróbce i generuje wysokie koszty narzędziowe na maszynach numerycznych – warto to przeliczyć. Zobaczymy, czy ten komponent ma sens w MIM. Jeśli tak, pokażemy, jak zaprojektować go właściwie i estymujemy potencjalne oszczędności. A jeśli nie – powiemy to wprost na pierwszej konsultacji.
Najczęściej zadawane pytania (FAQ) o technologię MIM
Jakie są graniczne tolerancje wymiarowe w technologii MIM bez obróbki wtórnej?
Standardowo, bez dogładzania maszynowego, jesteśmy w stanie utrzymać tolerancje na poziomie ±0,3% do ±0,5% nominalnego wymiaru. Wymiary ciaśniejsze dogładzamy u siebie w dziale maszyn numerycznych.
Czy możliwe jest wykonanie detali z kilku różnych stopów metali w jednym cyklu (2C-MIM)?
Tak, wielokomponentowy wtrysk (tzw. 2C-MIM) powoli staje się standardem, co umożliwia łączenie w jednej formie materiałów o odmiennych właściwościach fizycznych, np. stali magnetycznej z antymagnetyczną.
Kiedy ponoszę koszt wykonania formy wtryskowej i kto jest jej właścicielem?
Koszty narzędziowania ponosi się jednorazowo przy uruchomieniu projektu. Po uregulowaniu płatności to klient staje się wyłącznym właścicielem formy wtryskowej, natomiast my odpowiadamy za jej serwis i bieżące utrzymanie w kondycji produkcyjnej.
