Scalanie części MIM: Jak uprościć produkcję i obniżyć koszty
Podsumowanie: Scalanie części w technologii MIM (Metal Injection Molding) to strategia projektowa, która pozwala wyeliminować montaż kilku osobnych komponentów i zastąpić go jednym cyklem wtrysku. W praktyce oznacza to drastyczną redukcję kosztów operacyjnych, brak problemów z ręcznym składaniem detali oraz uproszczenie łańcucha dostaw, przy zachowaniu najwyższej precyzji, jakiej wymaga nowoczesny przemysł.
Czym jest scalanie części w technologii MIM i dlaczego zmienia zasady produkcji?
Wiele firm produkcyjnych traci ogromne budżety na etap, który często traktuje się jako przykrą konieczność - montaż. Kiedy tworzysz złożone mechanizmy, na przykład do urządzeń medycznych lub dla sektora motoryzacyjnego, składanie kilku drobnych detali rodzi realne problemy. Wymaga to dodatkowych narzędzi, pracy ręcznej i ścisłej kontroli spasowania. Każdy kolejny element to nowe miejsce potencjalnej awarii i pole do błędów montażowych.

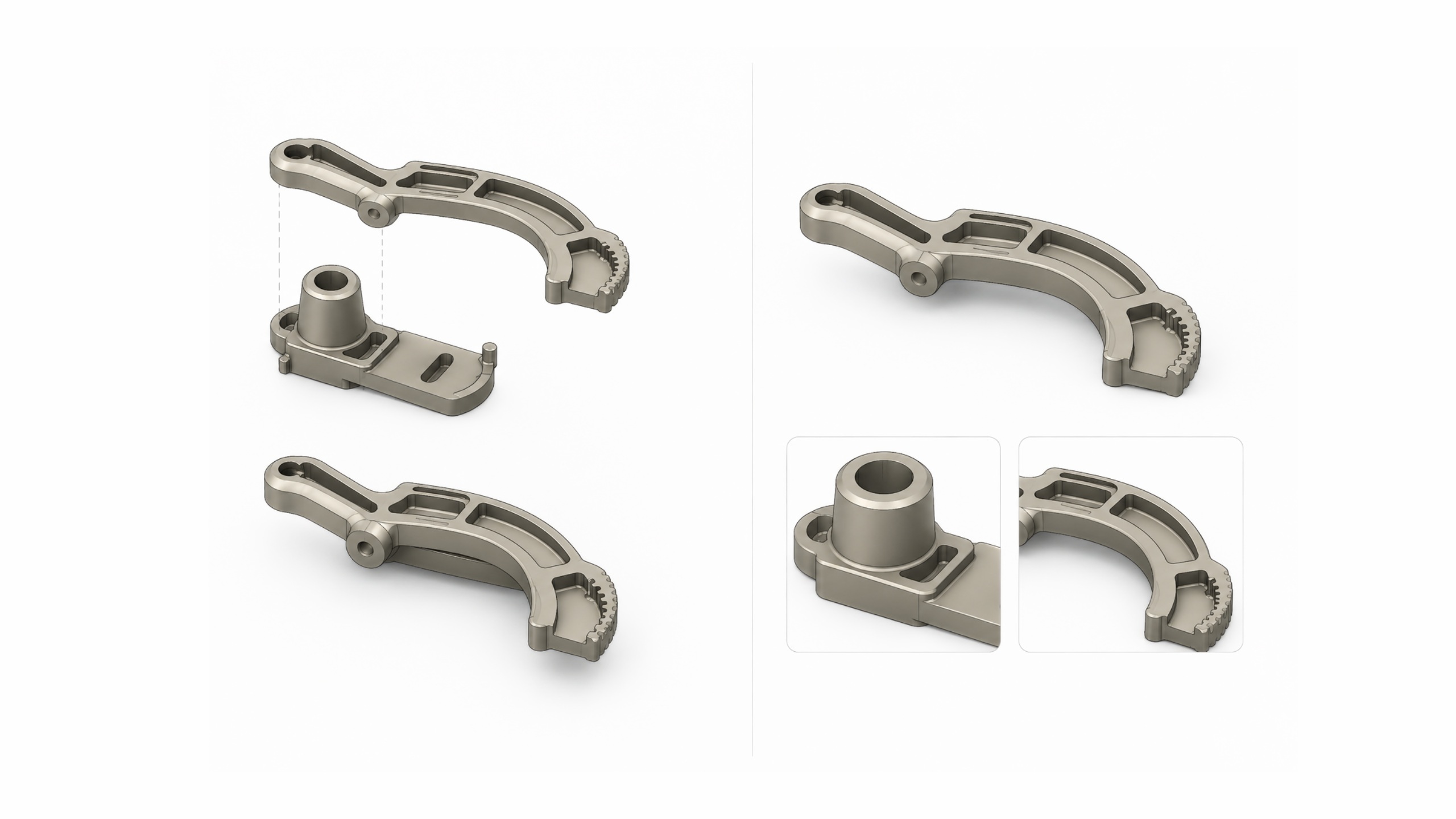

Scalanie części MIM zmienia to podejście u samych podstaw. Zamiast obrabiać i łączyć kilka osobnych detali, inżynierowie projektują formę tak, aby z wtryskarki wyszedł jeden, w pełni zintegrowany, gotowy do użytku komponent. Większość firm nie wykorzystuje tego potencjału, bo po prostu go nie zna, traktując każdą składową urządzenia jako oddzielne wyzwanie produkcyjne.
W klasycznej obróbce skrawaniem każdy skomplikowany kształt podnosi finalną cenę detalu. W tej technologii łączenie wielu detali w jeden odbywa się bez proporcjonalnego wzrostu kosztów. Rozwiązuje to problem tolerancji błędów montażowych, drastycznie obniża ryzyko braku spójności komponentów i zdejmuje z barków biznesu konieczność utrzymywania rozbudowanych linii montażowych.
Techniczne możliwości łączenia elementów w jednym cyklu wtrysku
Zrozumienie, gdzie to rozwiązanie ma sens, wymaga spojrzenia na sam proces. Formowanie wtryskowe metali pozwala wytwarzać bardzo złożone metalowe detale - takie, które w klasycznych metodach, na przykład odlewaniu, byłyby niezwykle trudne albo całkowicie nieopłacalne. Przewaga MIM opiera się na braku kar finansowych za złożoność kształtu.
W procesie tym można swobodnie zintegrować wewnętrzne kanały, specyficzne wypustki czy ślepe otwory bezpośrednio w formie bez generowania dodatkowych kosztów. Ponadto zalety formowania wtryskowego metali obejmują eliminację uciążliwych procesów wtórnych. Z formy wyciągamy detal, który po etapie spiekania nie wymaga kosztownego gratowania. Dzięki osiąganiu gęstości przekraczającej 95% dla elementów spiekanych i niezwykle wysokiej precyzji (tolerancje rzędu ±0,3–0,5%), idealne spasowanie nowo zintegrowanych elementów jest gwarantowane.
W praktyce projektowej stosuje się najczęściej trzy główne podejścia do łączenia komponentów:
-
Integracja topologiczna w projekcie formy - główna i najbardziej opłacalna metoda. Cały, dawniej wieloelementowy detal, jest projektowany jako jedna monolityczna bryła i powstaje w jednym cyklu wtrysku.
-
Inegracja funkcjonalna z wkładkamit - metoda polegająca na zatapianiu innych materiałów (np. innego rodzaju metalu) bezpośrednio w formie podczas cyklu wtrysku, by nadać konkretnym fragmentom specyficzne właściwości.
-
Łączenie elementów po wtrysku - rozwiązanie stosowane wyłącznie wtedy, gdy scalony komponent jest asymetryczny lub wykracza gabarytowo poza granice wydajności maszyn (wymaga precyzyjnego spawania lub lutowania po spieku).
Projektowanie pod scalanie: Ograniczenia konstrukcyjne i materiałowe
Każdy proces inżynieryjny ma swoje fizyczne granice. Projektowanie MIM to sztuka umiejętnego poruszania się w określonych ramach wymiarowych i materiałowych. Najwięcej wartości dajemy tam, gdzie geometria zaczyna być problemem, ale nawet tutaj musimy przestrzegać zasad fizyki przepływu. Z tego powodu zawsze na początku weryfikujemy projekt.
Opłacalność i fizyczna wykonalność scalonego detalu bazuje na jego masie oraz grubości poszczególnych ścianek. Najlepsze rezultaty produkcyjne osiąga się dla elementów, których optymalna waga oscyluje w okolicach 10 g (choć technologia sprawnie obsługuje zakres od 0,1 g do 200 g), a maksymalny wymiar zazwyczaj nie przekracza 50 mm. Bardzo istotne są przekroje ścianek, które należy utrzymywać w przedziale od 0,3 do 3 mm, ponieważ nagłe, nierównomierne przejścia w geometrii prowadzą do niepożądanych odkształceń podczas spiekania.
Nie bez znaczenia jest też pełna zgodność materiałowa. Kiedy scalamy dawniej niezależne elementy, cały nowo powstały komponent z wtryskarki musi posiadać jeden, wspólny profil skurczu. To wymaga zastosowania ujednoliconego surowca - z reguły odpowiednio dobranych gatunków stali.
Ostrzeżenie projektowe: Unikaj ostrych krawędzi. Stanowią one twarde ograniczenie technologiczne, ponieważ fizyczny rozmiar proszku metalowego determinuje zdolność wypełnienia narożników formy. Konieczne jest stosowanie promieni w zakresie od 0,05 mm do 0,075 mm. Ich wdrożenie w projekcie eliminuje absolutny wymóg szlifowania i obróbki wtórnej po spiekaniu.
Jak scalanie części obniża koszty i optymalizuje łańcuch dostaw
Przejdźmy do konkretów biznesowych. Kiedy szczegółowo analizujemy koszty produkcji MIM w przypadku integracji kilku części, najszybciej zauważamy ogromne oszczędności na etapie przygotowania narzędzi. Zamiast ponosić koszty wdrożenia, utrzymania i serwisowania matryc czy form dla pięciu osobnych części, inwestujesz tylko raz — w jedną wspólną i precyzyjną formę wtryskową.
Uproszczenie całego łańcucha logistycznego jest natychmiastowe. Ograniczeniu ulega drastycznie droga praca ręczna w montażu operacyjnym oraz procesy wtórne. W systemie magazynowym (SKU) pojawia się zaledwie jedna pozycja, co zauważalnie odciąża dział zakupów i redukuje skomplikowane zarządzanie siatką poddostawców. Pełna opłacalność takiego rozwiązania uwidacznia się w produkcji wielkoseryjnej (szczególnie powyżej 20 000 sztuk rocznie), gdzie poniesione jednorazowo koszty oprzyrządowania szybko się zwracają.
Ważnym elementem optymalizacji kosztów jest bazowanie na odpowiednich surowcach. Produkowanie dużych serii za pomocą najbardziej ekonomicznego materiału, jakim jest stal nierdzewna (odpowiada za ponad 60% produkcji w JG Formtools), bezpośrednio przekłada się na niższy koszt jednostkowy wyrobu końcowego.
Przykłady zastosowań łączenia elementów w branżach wymagających precyzji
Najlepiej udowodnić wartość technologii pokazując ją w środowiskach, gdzie na błędy po prostu nie ma miejsca. To właśnie w branżach typu high-end scalanie elementów uwidacznia swój pełen techniczny potencjał.
Doskonałym przykładem jest inżynieria medyczna. Mikroimplanty ortopedyczne i zminiaturyzowane narzędzia chirurgiczne zyskują najwięcej dzięki połączeniu części — eliminuje się tutaj całkowicie ryzyko niebezpiecznego odkręcenia się mikrodokładnych elementów w warunkach operacyjnych. W motoryzacji z kolei popularne staje się łączenie zaworów silnikowych oraz złączy paliwowych ze zintegrowanymi wewnętrznymi kanałami, co omija kłopotliwy etap spawania i minimalizuje ryzyko powstawania nieszczelności.
W przemyśle elektronicznym MIM wykorzystuje się z powodzeniem do wytwarzania wieloelementowych konektorów przy jednym cyklu. Z kolei w przemyśle obronnym scalanie dostarcza pełnej gwarancji spójności i niezawodności strukturalnej, omijając osłabienia charakterystyczne dla złącz mechanicznych.
„Scalanie detali w procesie MIM eliminuje potencjalne punkty awarii w złączach mechanicznych, oferując monolityczną wytrzymałość materiału bliską materiałom kutym.”
Od koncepcji do produkcji: Jak wdrożyć scalanie z JG Form Tools
JG Form Tools bierze pełną odpowiedzialność za cały proces: od weryfikacji modelu, aż po dostarczenie gotowego komponentu z linii produkcyjnej. Nasze doświadczenie pokazuje, że najtrudniejszym etapem jest zaufanie technologii, której wcześniej się nie stosowało. Dlatego zaczynamy od szczerej, inżynierskiej rozmowy.
Sprawdzimy, czy Twój detal rzeczywiście ma sens w MIM. Współpraca w najwcześniejszych etapach ułożenia topologii produktu pozwala ominąć niezwykle kosztowne przeróbki oprzyrządowania w późniejszych fazach. Skupiamy się bardzo mocno na symulacji wtrysku oraz dokładnym modelowaniu skurczu materiału, by perfekcyjnie zoptymalizować połączony kształt.
Wdrażanie zespolonego detalu przebiega u nas według następujących 5 etapów:
-
Analiza montażu i redefinicja topologii – audyt obecnych konstrukcji i wskazanie elementów do zespolenia.
-
Modelowanie i symulacja wtrysku – wirtualna weryfikacja przepływu materiału i predykcja skurczu.
-
Projektowanie formy wtryskowej – praca nad sercem procesu, ze ścisłym uwzględnieniem docelowych tolerancji.
-
Prototypowanie – walidacja fizyczna pierwszych wyprasek z proszków metali.
-
Optymalizacja i produkcja wielkoseryjna – płynne przejście z wdrożenia w stabilny tryb masowej produkcji.
Większość detali metalowych, które obecnie sprawiają problemy w procesie składania, może stać się pojedynczym, lepszym komponentem. Zapraszamy do kontaktu – wspólnie ocenimy możliwości uproszczenia Twojego łańcucha dostaw.
