Mieszanie surowca - wstęp do precyzji wtrysku i powtarzalności wymiarowej detali
Kluczowe informacje:
- Proces compoundingu (mieszania) łączy proszek metalowy ze spoiwem polimerowym, tworząc wyjściowy materiał wsadowy.
- Błędy popełnione na tym etapie są nieodwracalne i prowadzą do deformacji detali podczas spiekania.
- Idealna homogenizacja gwarantuje izotropowy skurcz, co bezpośrednio pozwala osiągnąć rygorystyczne tolerancje rzędu ±0,3%.
- Właściwe przygotowanie surowca to fundament opłacalnej i wysoce powtarzalnej produkcji seryjnej z metalu.
Jaką rolę odgrywa feedstock w technologii Metal Injection Molding?
Technologia Metal Injection Molding pozwala wytwarzać bardzo złożone metalowe detale – takie, które w klasycznej obróbce byłyby nieopłacalne albo skrajnie trudne do wykonania. Ten proces łączy w sobie zalety wtrysku tworzyw sztucznych z niezawodnością metalurgii proszków. Cała fizyczna produkcja zaczyna się od przygotowania surowca, nazywanego feedstockiem.
Przygotowanie mieszanki nie jest tylko pobocznym etapem przygotowawczym przed właściwą obróbką. To moment, w którym definiuje się ostateczna jakość całej partii. Jako specjaliści biorący odpowiedzialność za cały proces widzimy w praktyce, jak proces MIM surowce weryfikuje bezlitośnie. Jeśli na starcie zabraknie dokładności, błędy powielą się podczas formowania, usuwania lepiszcza i spiekania.
Uwaga dla inżynierów: Błędy w przygotowaniu feedstocku w sposób nieodwracalny wpływają na wadliwość detali na etapie wtrysku i spiekania. Złe wymieszanie uniemożliwia osiągnięcie założonych tolerancji wymiarowych, a naprawa takich odkształceń po spiekaniu nie ma technicznego ani ekonomicznego sensu.
Składniki surowca MIM: proszki metali i systemy wiążące
Właściwe przygotowanie feedstocku MIM opiera się na precyzyjnym dobraniu dwóch elementów. Stosunek objętościowy wynosi standardowo około 60:40, gdzie większość stanowi proszek metalowy, a resztę system wiążący. Ta rygorystyczna proporcja wpływa bezpośrednio na późniejszą lepkość materiału.
Większość firm nie zdaje sobie sprawy z fizycznych różnic między technologiami. W JG Form Tools ponad 60% komponentów wykonujemy ze stali nierdzewnej, a używane przez nas proszki mają wielkość 2–15 mikronów. To drastycznie mniej niż 50–100 mikronów stosowanych w tradycyjnej metalurgii proszków (PM), co otwiera przed konstruktorami zupełnie nowe możliwości.
Właściwości proszków metalowych w MIM
Wielkość rzędu 2–15 µm, określony kształt oraz rozkład cząstek proszku wprost decydują o podatności elementu na spiekanie. Znacznie mniejsze cząstki oznaczają o wiele mniejszą porowatość końcową części, pozwalając na uzyskanie naturalnej, wysokiej gęstości.
Funkcje systemów wiążących (binderów)
Spoiwo, składające się najczęściej z wosków i polimerów termoplastycznych (na przykład parafiny pierwotnej), w ogóle nie tworzy struktury docelowego detalu. Binder funkcjonuje wyłącznie jako nośnik materiału. To on zapewnia masie płynność i przyczepność niezbędną podczas wprowadzania surowca do formy wtryskowej.
Proces przygotowania feedstocku MIM: urządzenia i parametry
Nawet najlepsze materiały bazowe potrzebują odpowiedniego sprzętu. Bezpośrednie mieszanie surowca Metal Injection Molding zawsze zaczyna się od podgrzania masy do temperatury topnienia spoiw polimerowych i woskowych. Wtedy wkracza ciągły proces mechanicznego compoundingu.
Celem mechanicznego mieszania jest równomierne pokrycie absolutnie każdej mikrocząstki metalu grubą warstwą spoiwa. Osiągnięcie takiego rezultatu wymaga bezwzględnej kontroli temperatury i prędkości pracy maszyn. Odpowiednie parametry pozwalają uzyskać pożądaną lepkość bez ryzyka zniszczenia wrażliwego polimeru.
Ugniatarki i maszyny do compoundingu
Produkcja dobrego surowca opiera się na specjalistycznych ugniatarkach typu Sigma, klasycznych mieszalnikach z rotorem Z-blade lub zaawansowanych systemach dwuślimakowych. Równie ważne pozostają precyzyjne podajniki sprzężone z maszyną, odpowiadające za naważanie składników.
-
Naważanie składników: Automatyczne i niezwykle precyzyjne dozowanie proszku oraz spoiwa do komory roboczej maszyny.
-
Topienie spoiwa: Ogrzewanie mieszaniny do punktu, w którym polimery i woski uzyskują całkowitą płynność.
-
Homogenizacja mechaniczna: Długotrwałe mieszanie masy przy pomocy obrotowych łopat, mające na celu idealne otoczenie ziaren proszku spoiwem.
-
Chłodzenie masy: Stopniowe obniżanie temperatury urobku, zabezpieczające przed niekontrolowanymi zmianami właściwości lepiszcza.
-

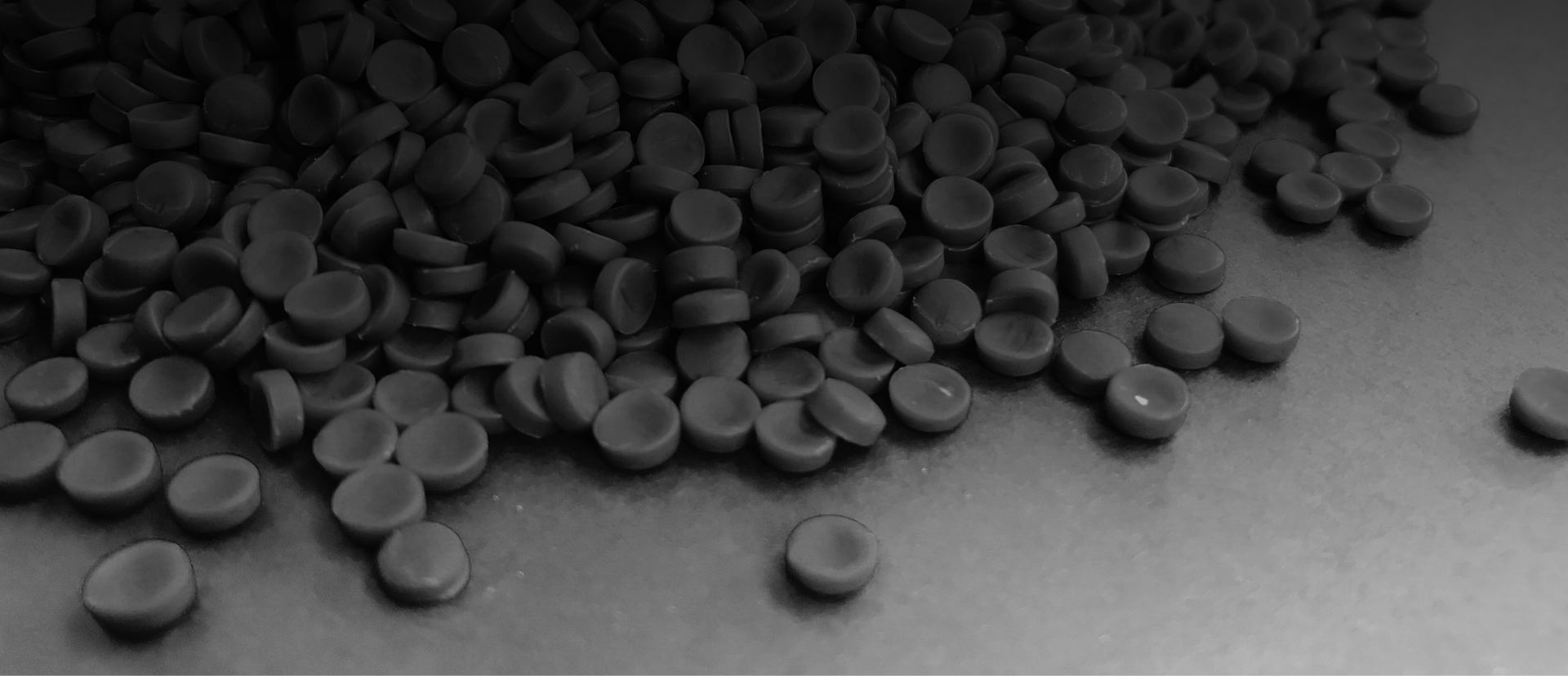

Granulacja: Mechaniczne cięcie ostudzonej mieszanki na drobne peletki (właściwy feedstock) gotowe do zasypania maszyny wtryskowej.
Dlaczego homogenizacja feedstocku MIM to podstawa powtarzalności?
Wytłumaczenie tego zjawiska jest bardzo proste. Skuteczna homogenizacja feedstocku MIM oznacza wygenerowanie idealnie równego rozkładu proszku metalowego w nośnej matrycy wiążącej. Jeśli materiał nie będzie spójny, cały proces traci sens i przestaje być przewidywalny.
Wielu klientów dowiaduje się od nas, że detale w procesie spiekania kurczą się o około 15–20%. Pomimo tego, jesteśmy w stanie zagwarantować tolerancje sięgające ±0,3%. Odpowiednia konsystencja surowca MIM gwarantuje, że komponent skurczy się całkowicie izotropowo, czyli równomiernie we wszystkich kierunkach. To właśnie stanowi twardy dowód na to, dlaczego powtarzalność procesu MIM w seriach wielotysięcznych tak mocno zależy od wyjściowego granulatu.
Wpływ na skurcz i dokładność wymiarową
Brak odpowiedniego wymieszania tworzy w masie agregaty proszku lub strefy z nadmiarem spoiwa. Podczas spiekania taka nierówna część ulega anizotropowemu skurczowi, co objawia się poważnymi deformacjami (warping) i sprawia, że partia trafia na złom.
Minimalizacja porowatości i optymalizacja właściwości mechanicznych
Prawidłowa, zaplanowana dystrybucja cząstek pozwala na fizyczne zamknięcie porów podczas spiekania, gwarantując końcową gęstość między 95 a 99%. Jeśli w masie znajdą się „suche” miejsca pozbawione polimeru, w detalu powstaną mikropęknięcia, drastycznie osłabiające jego właściwości mechaniczne.
Wyzwania techniczne i kontrola parametrów mieszania
surowca
Wysoka jakość mieszania proszku metalowego nie przychodzi sama. Główną przeszkodą jest utrzymanie żelaznej konsystencji między kolejnymi partiami materiału. Znacznie cięższy proszek metalowy oraz bardzo lekkie spoiwo mają fizyczną tendencję do rozdzielania się i stratyfikacji. System mieszający musi siłowo przeciwdziałać temu zjawisku.
Kolejnym trudnym aspektem pozostaje degradacja termiczna polimerów. Gdy temperatura w mieszalniku Sigma przypadkowo wzrośnie poza normę, system wiążący po prostu się spali lub zmieni parametry reologiczne. Bezkompromisowa kontrola parametrów mieszania zapobiega powstawaniu tych niewidocznych gołym okiem defektów.
Weryfikacja jakości mieszanki przed wtryskiem
Zanim operatorzy zasypią wtryskarkę nową partią, przeprowadzają rygorystyczne procedury badawcze. Pomiary wskaźnika płynięcia masy (reologia), testowanie gęstości przygotowanej próbki oraz prosta ocena wizualna pozwalają wychwycić nieprawidłowości. Zatrzymanie wadliwego materiału tutaj chroni firmę przed ogromnymi stratami finansowymi na kolejnych, droższych maszynach.
