Design Thinking w Metal Injection Molding (MIM): Jak optymalizować projektowanie skomplikowanych części metalowych
Zastosowanie metodyki Design Thinking od samego początku prac nad produktem, w połączeniu z technologią Metal Injection Molding (MIM), pozwala inżynierom na całkowitą zmianę podejścia do konstrukcji. Umożliwia to zintegrowanie wielu komponentów w jeden złożony detal, eliminację strat materiałowych oraz drastyczne obniżenie kosztów w produkcji seryjnej - rozwiązując problemy, z którymi tradycyjna obróbka metali sobie nie radzi.
Większość firm nie wykorzystuje potencjału technologii MIM, bo po prostu go nie zna. Projektanci części metalowych niemal każdego dnia muszą iść na kompromis między pożądaną funkcjonalnością swojego komponentu a twardymi ograniczeniami produkcyjnymi. W JG Form Tools wierzymy, że kluczem do przełamania tego schematu jest partnerstwo technologiczne oparte na nowoczesnych metodach projektowania. Tradycyjne metody, takie jak obróbka skrawaniem (CNC), wymuszają upraszczanie geometrii i dzielenie skomplikowanych brył na mniejsze elementy, które następnie trzeba kosztownie montować.
Rozwiązaniem tego problemu jest wdrożenie koncepcji Design Thinking już na etapie koncepcyjnym. Systematyczne przejście przez fazy zrozumienia (empathize), definiowania (define), generowania pomysłów (ideate), prototypowania (prototype) oraz testowania (test) pozwala oderwać się od przyzwyczajeń produkcyjnych. Inżynier przestaje myśleć o tym, jak frez ułoży się w maszynie, a zaczyna skupiać się na tym, jak komponent ma docelowo działać w urządzeniu.
Zastosowanie formowania wtryskowego metali zdejmuje z inżynierów dotychczasowe ograniczenia. W praktyce oznacza to, że najwięcej wartości dajemy tam, gdzie geometria zaczyna być prawdziwym wyzwaniem. Zrozumienie, jak mądrze połączyć swobodę projektową z procesem produkcji seryjnej, to pierwszy krok do radykalnej optymalizacji kosztów.
Zrozumienie wyzwania (empathize & define): czym jest Metal Injection Molding i jakie ograniczenia znosi?
W klasycznym podejściu inżynierowie na co dzień zmagają się z poważnymi stratami materiałowymi. W przypadku trudnych w obróbce stopów, straty te na maszynach CNC potrafią sięgać od 30 do nawet 50%. Dodatkowym bólem głowy jest frezowanie bardzo cienkich ścianek oraz konieczność montowania ze sobą wielu mikroskopijnych elementów. To wszystko generuje koszty roboczogodzin i zwiększa ryzyko błędu montażowego.
Aby właściwie zdefiniować wyzwanie, musimy zrozumieć, czym w ogóle jest Metal Injection Molding. Technologia ta to w uproszczeniu hybryda. Łączy ona niezwykłą swobodę projektowania, znaną z formowania wtryskowego tworzyw sztucznych, z wytrzymałością i twardością klasycznej metalurgii proszków. Pozwala wytwarzać bardzo złożone metalowe detale - takie, które w klasycznej obróbce byłyby po prostu zbyt drogie albo niemożliwe do wykonania.
Choć proces MIM wydaje się wieloetapowy i skomplikowany, w rzeczywistości jest to technologia wysoce powtarzalna i kontrolowana. Kluczem do sukcesu jest ścisłe przestrzeganie parametrów na każdym z etapów produkcji. Tylko wtedy uzyskujemy detale o właściwościach dorównujących materiałom kutym.
-
Przygotowanie surowca (feedstock) - precyzyjne mieszanie drobnego proszku metalowego (np. stali nierdzewnej, tytanu czy miedzi) ze spoiwem polimerowym, które nadaje masie płynność.
-
Formowanie wtryskowe - wtrysk przygotowanej masy do formy wielogniazdowej, w wyniku czego powstaje powiększona względem oryginału, tzw. część zielona (green part).
-
Odbindowywanie (debinding) - proces termicznego lub chemicznego usunięcia większości spoiwa polimerowego. Detal staje się porowaty i nazywany jest częścią brązową (brown part).
-
Spiekanie (sintering) - proces prowadzony w temperaturze 1000-1300°C (w zależności od stopu, np. stali). Pory zamykają się, następuje densyfikacja do 95-99% gęstości, a detal ulega przewidywalnemu skurczowi liniowemu o 15-20%.

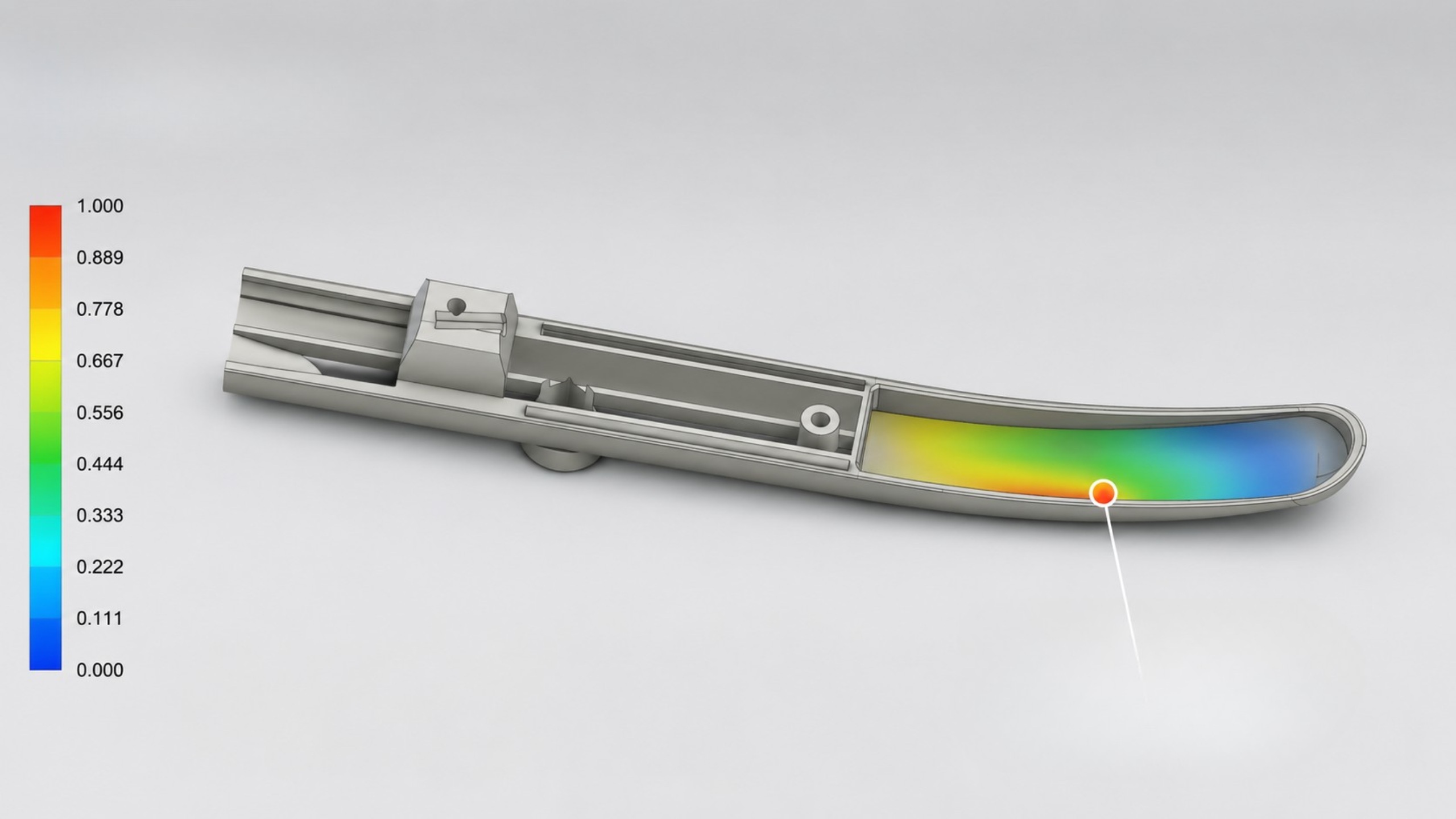

Generowanie rozwiązań (ideate): swoboda projektowa, materiały i integracja komponentów
Kiedy inżynier wchodzi w etap generowania rozwiązań, musi zapomnieć o ograniczeniach narzędzi skrawających. Główną zaletą technologii MIM z perspektywy użytkownika jest konsolidacja, czyli integracja części. Zamiast projektować trzy oddzielne elementy, które wymagają śrub, spawania czy nitowania, MIM pozwala zaprojektować jeden wysoce skomplikowany komponent z wewnętrznymi podcięciami, gwintami i mikrokanałami.
Projektowanie dla MIM wymaga jednak stosowania się do pewnych wytycznych geometrycznych (Design for Manufacturability). Zalecana grubość ścianki waha się zazwyczaj od 0,1 mm do 4 mm, przy czym należy unikać drastycznych zmian tych grubości, aby zapobiec deformacjom podczas spiekania. Kolejnym ograniczeniem technologii, z którego trzeba zdawać sobie sprawę, są promienie zaokrągleń - z punktu widzenia optymalizacji zaleca się zwiększanie promieni krawędzi z 0,05 mm do 0,075 mm, co ułatwia wypełnianie formy proszkiem.
Ogromną wartością dodaną w etapie wymyślania produktu jest swoboda w doborze materiałów. Nie jesteśmy uwiązani do jednego rodzaju blachy czy wałka. W technologii MIM przetwarza się m.in. stale nierdzewne, stal niskostopową 42CrMo4 (40HM), stopy tytanu, miedzi, a nawet wolfram. Co ważne, na etapie produkcji wystarczy zmienić rodzaj wsadu proszkowego, aby uzyskać detal z innego materiału, bez konieczności kosztownego przeprojektowywania całego procesu.
Prototypowanie i testowanie (prototype & test): jak walidować części MIM przed masową produkcją
Trzeba powiedzieć to wprost: sam proces MIM nie służy do tworzenia pojedynczych prototypów. Zbudowanie stalowej formy wtryskowej to duża inwestycja, która przy wykonaniu zaledwie kilku sztuk detalu absolutnie nie ma sensu ekonomicznego. Dlatego prototypowanie musi odbywać się inaczej.
Zgodnie z metodyką Design Thinking, na etapie wczesnych testów fizycznych (od 1 do 100 sztuk), rekomendujemy wykorzystanie druku 3D z metalu. Druk 3D pozwala osiągnąć podobną gęstość i porowatość co docelowy element wtryskiwany. Zbudowanie prototypu można też zrealizować poprzez jednostkową obróbkę CNC. Dopiero gdy projekt przejdzie pozytywnie testy funkcjonalne i nastąpi tzw. Design Freeze (zamrożenie projektu), przechodzi się do budowy twardych narzędzi dla MIM.
Jeśli chodzi o jakość na etapie testów końcowych, docelowe części MIM wykazują rewelacyjne właściwości mechaniczne. Po procesie spiekania gęstość materiału wynosi 95-99%. Przekłada się to na wytrzymałość na rozciąganie, twardość i odporność na zmęczenie porównywalną z twardymi materiałami kutymi. Wypada to znacząco lepiej niż tradycyjna metalurgia proszków (PM) czy standardowe odlewy.
Warto też zaznaczyć różnicę między MIM a PM (Powder Metallurgy). Tradycyjna metalurgia proszków to prasowanie w matrycy - ma sens przy bardzo prostych, płaskich geometriach. MIM to technologia 3D, która bez problemu udźwignie przestrzenne, skomplikowane kształty, z którymi PM sobie nie poradzi.
⚠️ Wskazówka: Inwestycja w formę wtryskową do MIM przed ostateczną walidacją fizycznego projektu niesie ze sobą ogromne ryzyko finansowe. Wszelkie błędy konstrukcyjne wykryte po wyfrezowaniu formy są bardzo drogie w naprawie. Zawsze najpierw testuj prototypy za pomocą druku 3D lub jednostkowego CNC.
Analiza opłacalności: Kiedy technologia MIM staje się ekonomicznie uzasadniona?
Każdy pomysł inżynieryjny musi finalnie obronić się w tabelkach Excela. Struktura kosztów w Metal Injection Molding opiera się na dwóch filarach: relatywnie wysokich kosztach początkowych (narzędziowanie i projekt formy) oraz bardzo niskich kosztach jednostkowych produkcji.
Technologia ta staje się ekonomicznie uzasadniona zazwyczaj przy wolumenie minimum 5 000 sztuk rocznie. Prawdziwa optymalizacja kosztowa - gdzie MIM w pełni pokazuje swoją przewagę nad innymi metodami - zaczyna się jednak przy seriach przekraczających 10 000 do 20 000 sztuk. Przy takiej skali, jednorazowy koszt formy błyskawicznie się amortyzuje.
Wystarczy porównać to z obróbką CNC. W CNC koszt jednostkowy jest w miarę stały i wysoki, niezależnie czy robisz 100 sztuk, czy 50 000. Zwiększenie produkcji oznacza zakup nowych maszyn, zaangażowanie kolejnych operatorów i akceptację dalszych potężnych strat materiałowych. W MIM skalowanie produkcji to proces zautomatyzowany i tani.
Wdrożenie i produkcja seryjna z doświadczonym partnerem (Ekspertyza JG Form Tools)
Wdrażanie pełnego parku maszynowego MIM we własnym zakładzie to skomplikowane i kosztowne przedsięwzięcie. Wymaga zakupu specjalistycznych wtryskarek, pieców do debindingu katalitycznego i wysokotemperaturowych pieców próżniowych do spiekania, a także ogromnego know-how w sterowaniu tymi procesami. Z tego powodu optymalnym rozwiązaniem jest outsourcing produkcyjny do ekspertów.
W JG Form Tools bierzemy odpowiedzialność za cały proces - od projektu po gotowy detal. Jesteśmy lokalnym, europejskim partnerem, który zaczyna współpracę od wsparcia konstrukcyjnego (DFM). Pokażemy Ci, gdzie ta technologia ma sens, a gdzie optymalniej będzie wybrać inną drogę. Zapoznaj się z pełnym zakresem naszych możliwości na stronie oferty JG Form Tools, aby dowiedzieć się, jak prowadzimy pełne wdrożenia seryjne.
Wybór zaufanego dostawcy w Europie to także gigantyczna korzyść logistyczna. Unikasz barier komunikacyjnych, trudności w egzekwowaniu prawa czy opóźnień w łańcuchach dostaw, które często towarzyszą zleceniom kierowanym do dalekowschodnich fabryk omijających standardy jakości.
Czy dostawca oferuje wsparcie DFM przed wykonaniem formy? Zawsze pytaj o audyt projektu. Dobry partner najpierw sprawdza geometrię i proponuje poprawki, które obniżą koszt wtrysku i spiekania, zamiast w ciemno wyceniać produkcję formy.
Jakie są procedury kontroli skurczu podczas spiekania? Element kurczy się o 15-20%. Twój dostawca musi posiadać zaawansowane procedury kontroli atmosfery w piecu oraz doświadczenie w projektowaniu formy powiększonej o precyzyjnie wyliczony współczynnik, aby gotowy detal trzymał wymiar.
Czy możliwe jest wykonanie specyficznych operacji wtórnych? Wielu dostawców kończy proces po wyjęciu z pieca. Ekspert powinien potrafić przeprowadzić obróbkę CNC kluczowych tolerancji, pasywację czy gwintowanie, dostarczając komponent w pełni gotowy do montażu.
Podsumowanie: Czy Metal Injection Molding to optymalne rozwiązanie dla Twojego projektu?
Połączenie metodyki Design Thinking z możliwościami, jakie daje Metal Injection Molding, tworzy potężne narzędzie inżynieryjne. Pozwala na tworzenie precyzyjnych części metalowych o doskonałej jakości, sprawnie rozwiązując odwieczne problemy związane ze stratami materiału, skomplikowanym montażem i ograniczeniami geometrii tnącej.
Nie każdy detal warto robić w MIM, dlatego zachęcamy do weryfikacji. Poniższa lista pomoże Ci wstępnie ocenić, czy Twój komponent wpisuje się w specyfikę technologii.
☐ Czy część posiada skomplikowaną geometrię (podcięcia, mikrokanały, cienkie ścianki)?
☐ Czy planowany wolumen produkcji przekracza 5 000 - 10 000 sztuk rocznie?
☐ Czy istotny jest brak strat materiałowych w obróbce trudnych lub drogich stopów?
☐ Czy zależy Ci na bardzo wysokiej gęstości materiału i powtarzalności rzędu ±0,3-0,5%?
☐ Czy Twoim celem jest integracja kilku elementów montażowych w jeden mocny komponent?
Zobaczymy, czy Twój detal ma sens w MIM - jeśli tak, pokażemy, jak to zrobić dobrze. Jeśli nie, powiemy to wprost i podsuniemy alternatywę. Prześlij nam swój model CAD i sprawdź, jak zoptymalizujemy Twoją produkcję seryjną.
