MIM (Metal Injection Molding) - innowacyjna alternatywa dla CNC w seryjnej produkcji precyzyjnych części metalowych
Kiedy seryjna produkcja precyzyjnych detali przekracza 10 000 sztuk rocznie, koszty obróbki CNC i straty materiałowe stają się krytycznym obciążeniem dla budżetu projektu. Właśnie na tej granicy opłacalności pojawia się technologia MIM (Metal Injection Molding) - rozwiązanie, które redefiniuje wydajność, oferując precyzję metalurgii proszków przy zachowaniu swobody projektowej znanej z wtrysku tworzyw.
Przemysłowe znaczenie MIM: etapy procesu Metal Injection Molding
W nowoczesnym przemyśle technologia MIM to bezkompromisowa optymalizacja i wydajność. Metal Injection Molding to proces, który z powodzeniem łączy zalety formowania wtryskowego tworzyw sztucznych z mechaniczną wytrzymałością metalurgii proszków. Aby w pełni wykorzystać potencjał tej metody, należy zrozumieć cztery kluczowe etapy powstawania detalu:
-
Feedstock (Przygotowanie materiału): Pierwszym etapem jest przygotowanie mieszanki bardzo drobnego proszku metalicznego z termoplastycznym lepiszczem (polimerem). Feedstock pod wpływem temperatury staje się plastyczny, co zapewnia idealne wypełnienie nawet najbardziej skomplikowanych gniazd formy.
-
Wtryskiwanie (Green parts): Proces odbywa się na wtryskarkach pod wysokim ciśnieniem. Detale opuszczające maszynę określa się jako green parts. Są one powiększone o ściśle wyliczony współczynnik skurczu i cechują się kruchą strukturą ze względu na zawartość spoiwa.
-
Usuwanie lepiszcza (Brown parts): Kolejny krok to chemiczne lub termiczne usuwanie polimerowego lepiszcza (debinding). Powstały w ten sposób porowaty szkielet metalowy nosi nazwę brown parts.
-

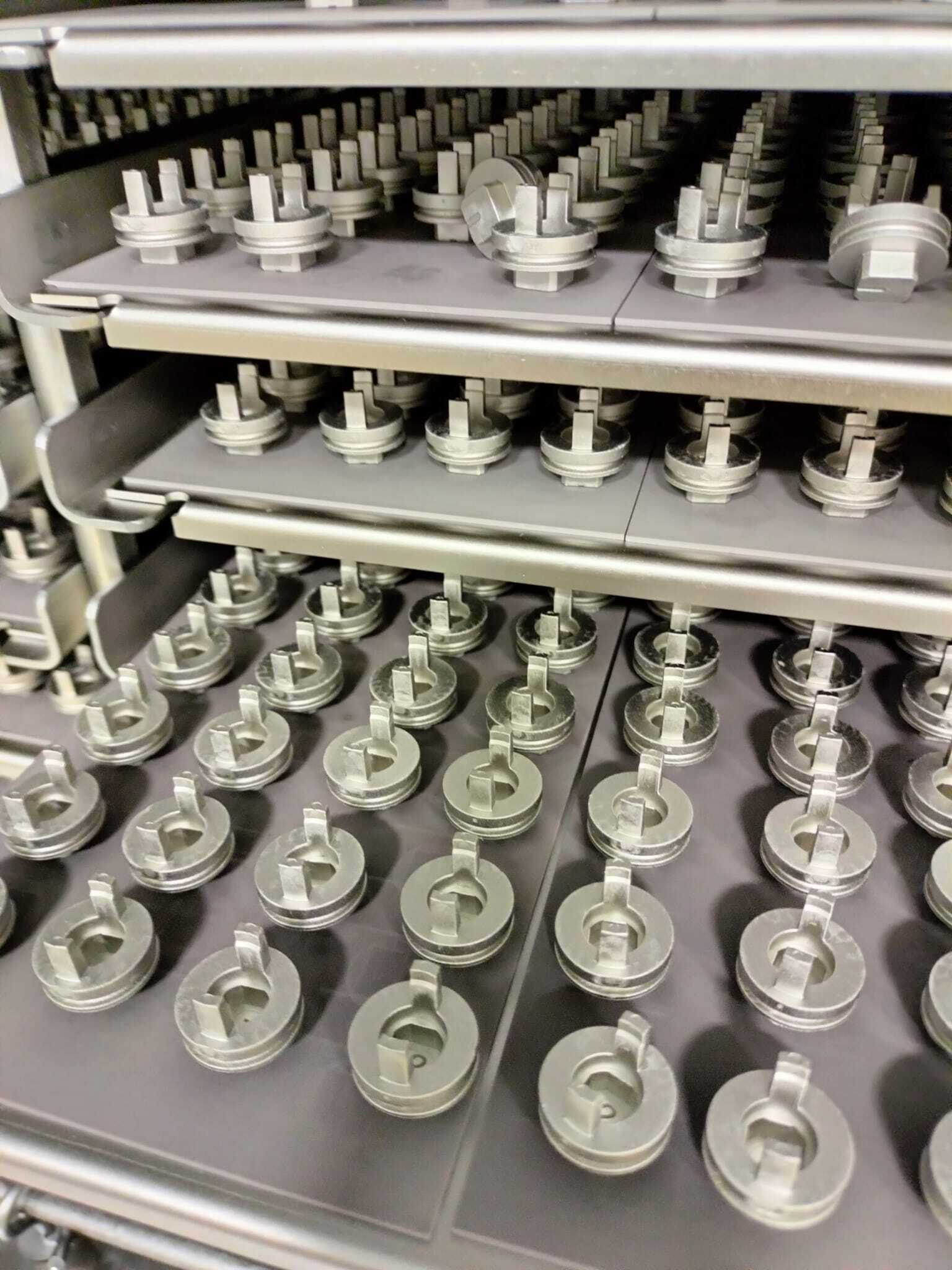

Spiekanie (Sintering): Ostatnim etapem jest spiekanie. W kontrolowanej atmosferze i temperaturze bliskiej temperaturze topnienia metalu, cząsteczki łączą się, a detal ulega zagęszczeniu. Ostateczna gęstość wynosi od 96% do 99% litego materiału, co przekłada się na doskonałe właściwości mechaniczne.
Metal Injection Molding jako innowacyjna alternatywa dla obróbki CNC
Najwięcej wartości dajemy tam, gdzie geometria detalu zaczyna być prawdziwym wyzwaniem. Właśnie w takich sytuacjach widać wyraźnie, że innowacyjna technologia MIM to doskonała alternatywa dla CNC. Tradycyjna obróbka skrawaniem generuje straty materiałowe, a każdy skomplikowany kształt wymaga długiego czasu pracy obrabiarek, co nie zawsze ma sens ekonomiczny.
Zastanawiając się nad wyborem metody produkcji, zawsze trzeba patrzeć na skalę. Formowanie wtryskowe metali sprawdza się doskonale przy produkcji wielkoseryjnej, z reguły przy zapotrzebowaniu na poziomie minimum 10 000 do 20 000 sztuk rocznie. Swoboda projektowania umożliwia tu bezproblemowe tworzenie detali o grubości ścianek od 0,3 do 3 mm, projektowanie wewnętrznych kanałów oraz ostrych przejść niedostępnych dla frezów.
Bardzo ważnym czynnikiem jest konsolidacja części. Na etapie projektu często łączymy kilka elementów, które wcześniej składano z osobnych detali frezowanych, w jeden monolityczny komponent. Wyroby te oferują właściwości mechaniczne zbliżone do litego metalu. Z powodzeniem używamy stali nierdzewnych, tytanu czy stopów niklu, uzyskując precyzyjne części całkowicie wolne od naprężeń wewnętrznych, typowych dla obróbki maszynami numerycznymi.
Ważna uwaga o kosztach: Koszt wykonania formy wtryskowej w procesie Metal Injection Molding jest inwestycją początkową. Przy dużych wolumenach amortyzuje się jednak wyjątkowo szybko, oferując ostatecznie drastycznie niższy koszt jednostkowy w porównaniu do czasu maszynowego i strat surowca w konwencjonalnej obróbce CNC.
Podsumowanie: postaw na efektywność z JG Form Tools
Metal Injection Molding to w świecie nowoczesnej inżynierii synonim mądrego zarządzania budżetem i wysokiej powtarzalności. Większość detali, które trafiają do tradycyjnej obróbki, nigdy nie była rozpatrywana pod kątem optymalizacji, co generuje niepotrzebne koszty.
W JG Form Tools bierzemy odpowiedzialność za cały proces: od weryfikacji założeń na etapie projektu, przez wykonanie formy, aż po dostarczenie gotowych komponentów. Przeanalizujemy Twój detal i wskażemy, czy technologia MIM jest dla Ciebie najlepszym rozwiązaniem.
Nie pozwól, aby koszty operacyjne ograniczały rozwój Twojego produktu. Wejdź na jg-formtools.pl i skonsultuj swój projekt z naszym zespołem inżynierskim. Otrzymasz rzetelną analizę opłacalności wdrożenia technologii MIM w Twojej produkcji seryjnej.
